调质到 HRC52 度的弹簧钢，为何要么“一折就断”，要么“提早疲劳”？ 在低合金高强结构钢/弹簧钢的采购中，60Si2MnA（及 62Si2MnA） 是制造高应力弹片、耐疲劳弹性元件的王牌材质。然而，要把这种高碳高硅锰合金的潜力完全压榨出来，对冷轧与热处理工艺的考验极其苛刻。

近期，我们在给一位生产高端弹性元件的客户试样时，针对厚度 0.8mm 的 62Si2MnA 钢带，进行了两组不同退火工艺的极限对比测试。两批材料采用相同的轧制压下量，并在后续调质中均达到了目标硬度 HRC 52 左右。但在客户的实机测试中，却出现了令人深思的“两极分化”：

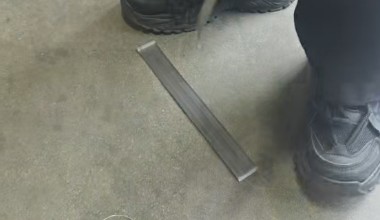

• 连退炉工艺（初步测试）： 在对折测试中，材料一折就断；但在弹性疲劳测试中，表现优异，打到了 4000 次。

• 罩退炉工艺： 完美通过了死角对折测试，韧性极佳；但在弹性疲劳测试中，仅仅达到 3000 次就发生了断裂。

这让客户非常困惑：硬度明明一样，为何性能截然相反？作为懂技术的现货商，上海有象的技术团队通过金相显微镜，直接切中了问题的物理死穴。

1. 痛点解码：金相显微镜下的“工艺撕裂”

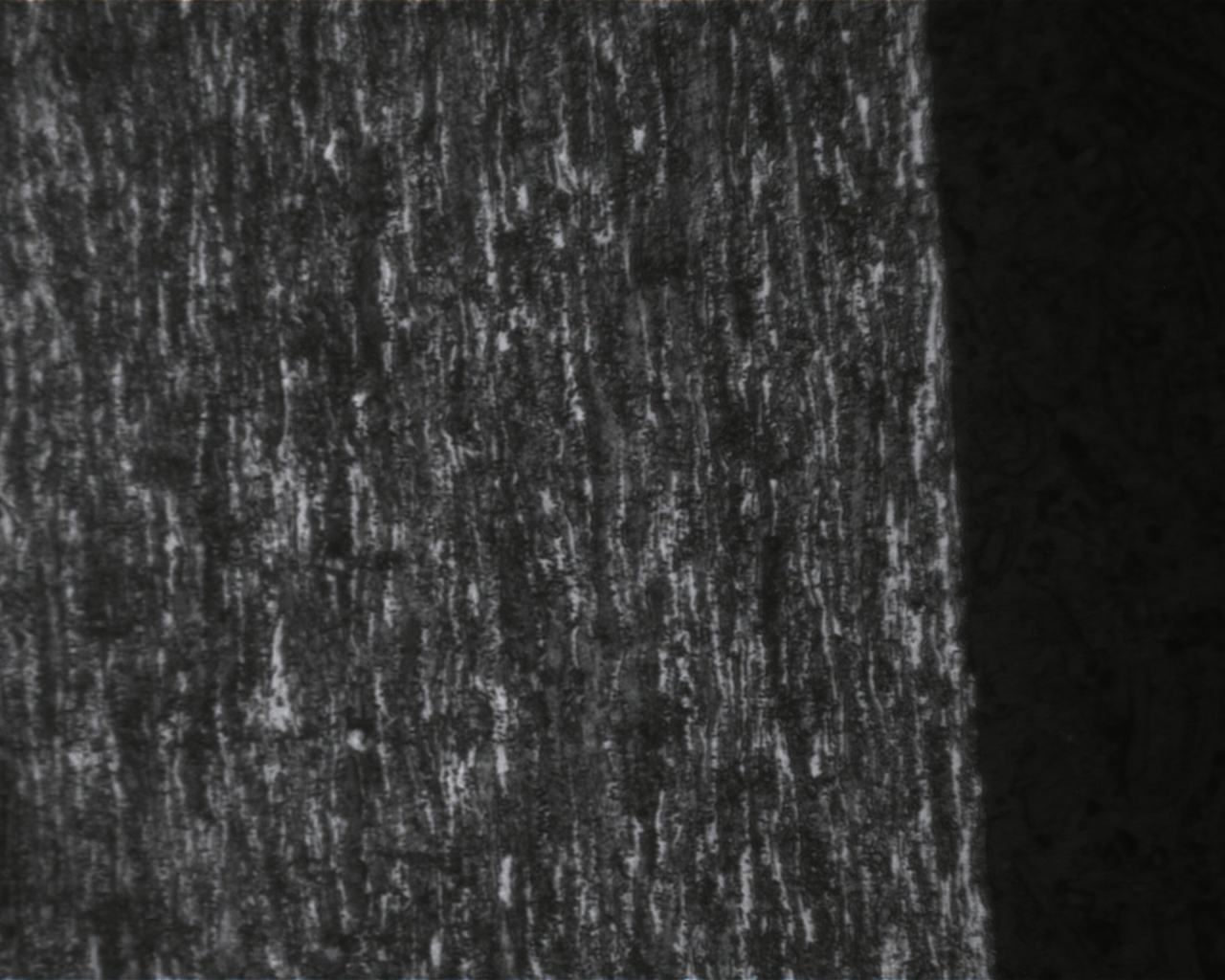

• 连退工艺的死穴（未球化导致开裂）： 连退在初步测试时，由于料较厚及设备限制，仅做了简单的软化退火，没有发生球化。材料内部的碳化物依然是片状，导致韧性极差，所以一折就断。但连退的优势是加热时间短，表面没有出现脱碳迹象，因此疲劳寿命长。

（连退/罩退）

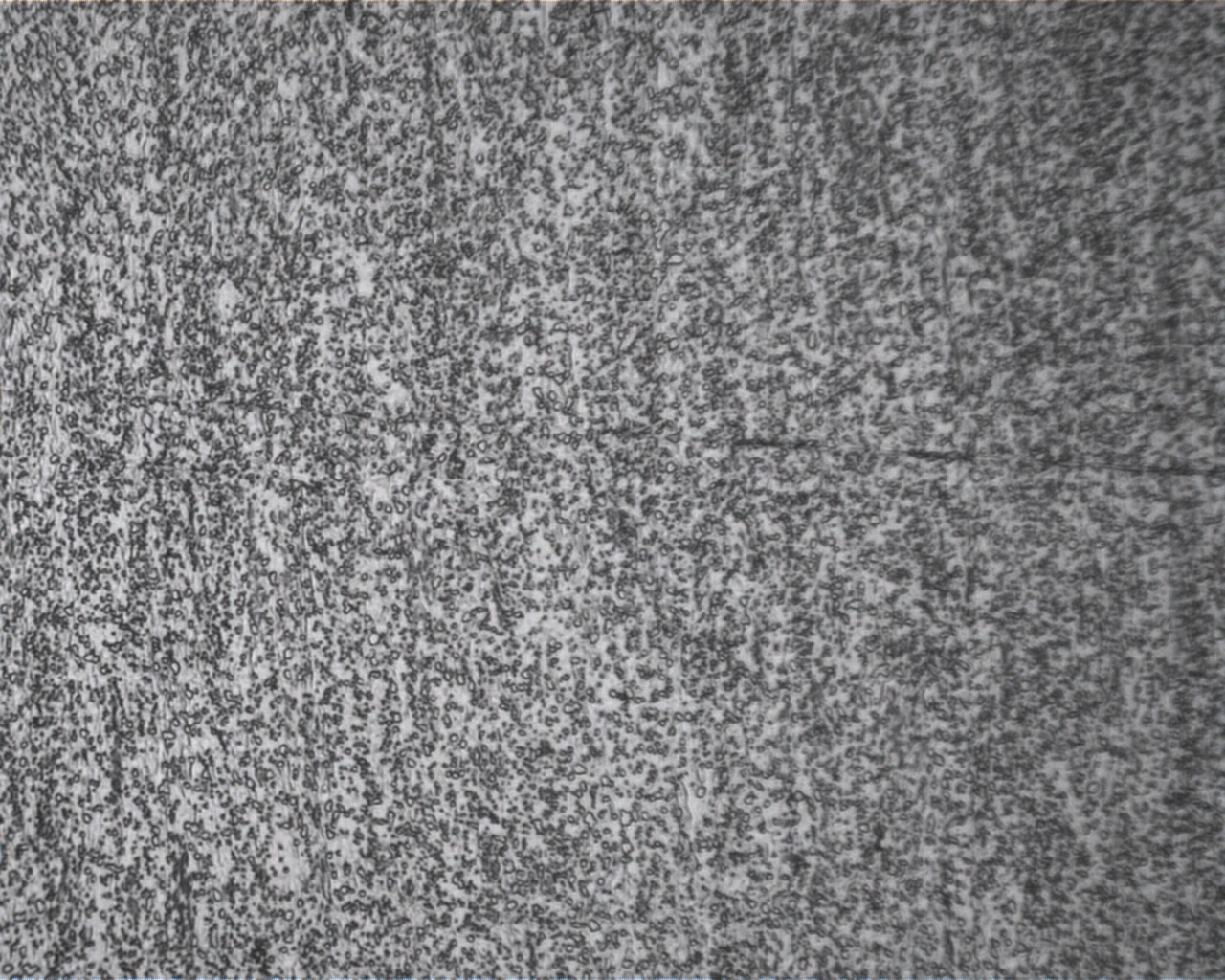

• 普通罩退的死穴（轻微脱碳抹杀疲劳寿命）： 罩退进行了标准的球化退火，获得了较好的球化组织，解决了对折开裂问题。但金相发现，钢卷外圈表面出现了轻微脱碳。对于弹簧钢而言，表面脱碳是致命的，它会在高频交变应力下极易萌生微裂纹，直接导致疲劳寿命从 4000 次暴跌至 3000 次。

2. 【技术解决方案】：EBNER 全氢罩退与“卷中包料”的现场智慧

既要 100% 的球化率（防折断），又要绝对零脱碳（保疲劳），普通工厂往往只能束手无策。但在上海有象，我们依托强大的设备底蕴与现场工艺智慧，成功打破了这一物理局限：

• 顶尖设备与极限参数： 我们启用了世界最先进的 40套 EBNER 全氢罩式退火炉。利用 99.999% 的纯氢气氛进行保护，确保 62Si2MnA 的碳化物球化率稳定在 ≥95%，赋予材料极致的冷弯韧性。

• “卷中包料”的工艺绝杀： 针对外圈极其轻微的脱碳风险，我们摒弃了常规的装炉方式。在重新制定退火 SOP 时，我们将客户这批核心的 0.8mm 钢带“包在母卷的中间层”进行退火保护。这种聪明的物理隔绝法，配合全氢保护，彻底规避了表面脱碳（脱碳层严格控制在 ＜5μm）。

• 20辊轧机的精度托底： 同时，依托 20 辊森吉米尔精密冷轧机组，我们将 0.8mm 厚度的公差死死锁在 ±0.02mm 级别，确保最终弹片受力绝对均匀。这批重新交付的材料，在客户测试中，对折与 4000 次疲劳均完美通过！

3. 扎根实体，做您最可靠的供应链后盾

在www.ushinedev.com，我们不空谈理论，只用实战数据解决问题。依托宝钢股份及梅钢技术中心的技术支撑，我们全面深耕三大核心材质：低合金高强结构钢/弹簧钢（60Si2MnA、40MnB 等）、优质碳素钢（DC01-DC06 等）、以及超薄特种不锈钢。 如果您的弹性元件也正面临折弯开裂或疲劳寿命不达标的痛点，请立刻联系我们。我们为您提供从金相诊断到专属工艺锁单的现货供应、规格定制及批发单价咨询。

【60Si2MnA 弹簧钢带热处理与加工 FAQ】

• Q：为什么硬度达到 HRC52 的 60Si2MnA 钢带，对折时一折就断？

  • A： 这是因为冷轧前的退火工艺没有达到“球化”效果。如果仅进行简单的软化退火，材料内部碳化物呈片状，塑性极差。懂技术的现货商（如上海有象）会采用全氢罩式退火炉，确保球化率 ≥95%，从而大幅提升材料的折弯韧性，防止开裂。

• Q：弹簧钢带做成的弹片，为什么疲劳测试寿命会突然大幅下降？

  • A： 弹簧疲劳寿命下降的致命元凶往往是“表面脱碳”。如果在退火过程中炉内气氛保护不当，钢带表面碳元素流失，会直接降低表面强度，在高频受力时极易萌生裂纹。上海有象通过 EBNER 全氢罩退及“卷中包料”等特殊装炉工艺，能将脱碳层控制在极低水平（＜5μm），保障极限疲劳寿命。

• Q：上海有象能提供厚度精密、无脱碳的 60Si2MnA 现货吗？

• A： 完全可以。我们专注于低合金高强钢及弹簧钢领域，依托 20 辊精密轧机，可将 0.8mm 等薄料公差严控在 ±0.02mm 范围内。支持各类高球化率、无脱碳指标的精密规格定制与现货批发供应，有效解决高端弹簧件的冲压与寿命痛点。
