精密不锈钢冷轧的“极限挑战”

在特种冷轧钢带领域，不锈钢及镍基合金（如 630超薄不锈钢、2205/2507双相钢、C276镍基合金）是我们常年储备并深度加工的核心产品矩阵。近期，一位客户向我们下达了极具挑战性的订单：采购 12Cr17Ni7（对应美标 ASTM 301 / 日标 SUS301） 冷轧不锈钢带。
客户要求的不仅是极限的尺寸精度——0.2(±0.012) * 50(+0.25/-0) * C，更对交货状态（H-2B-EC）及力学性能提出了远超常规的非标要求：抗拉强度 Rm≥1205MPa，屈服强度 R0.2≥930MPa，断后延伸率 A≥10%。

冷作硬化的五重境界

接到订单后，技术团队严格按照《GB/T 3280-2015 不锈钢冷轧钢板和钢带》国标组织排产。

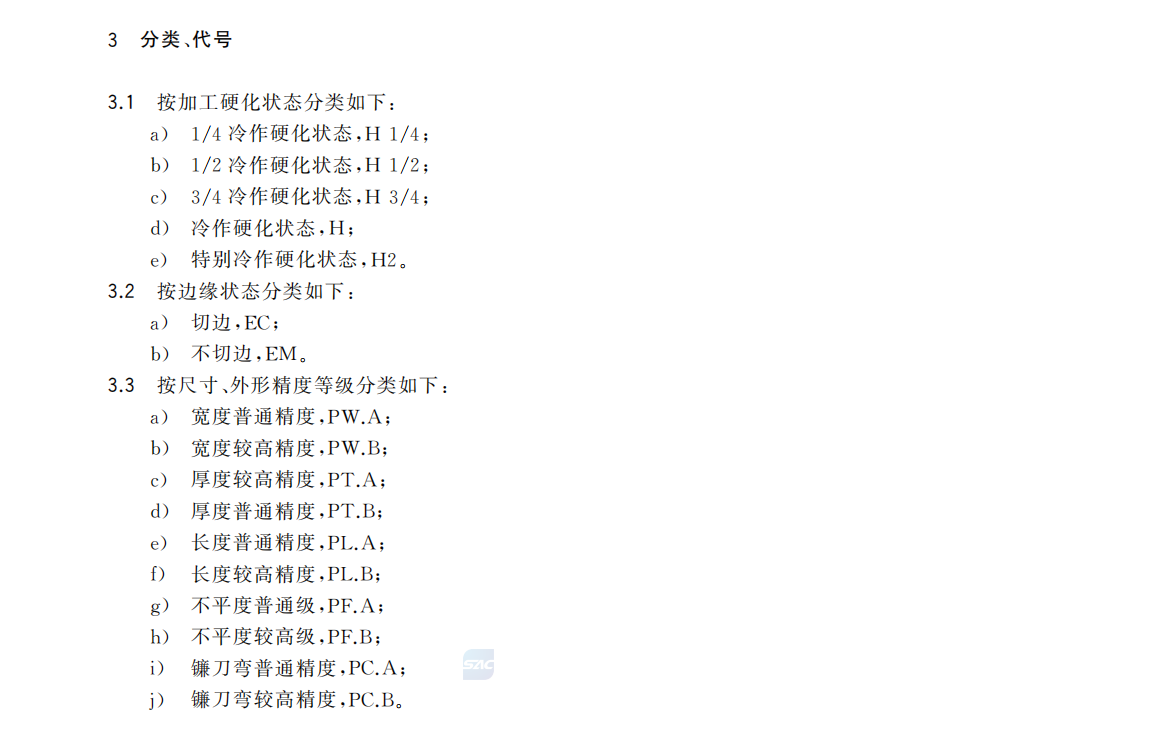

在该国标中，代号“H”代表加工硬化状态。标准细分为五个等级：H1/4、H1/2、H3/4、H（冷作硬化）以及 H2（特别冷作硬化）。客户此次指定的正是第四个高强度状态——H状态。

国标与定制的性能博弈：

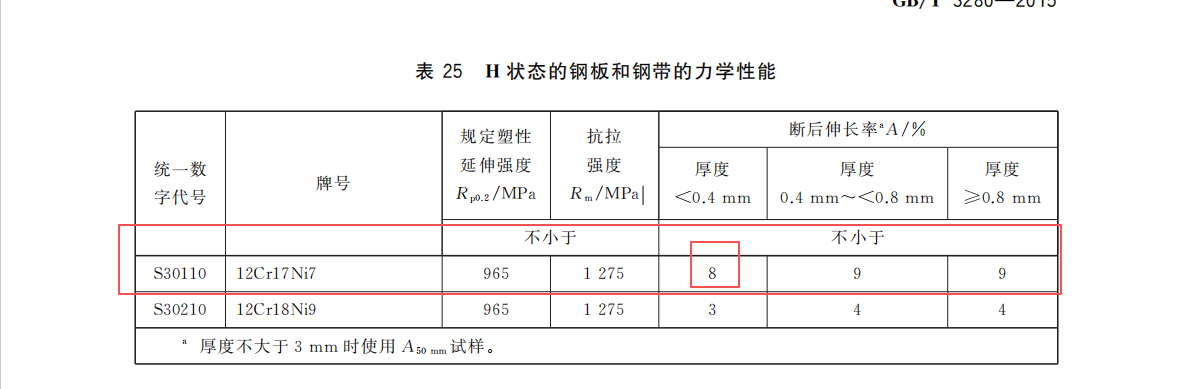

查阅国标表 25 可知，12Cr17Ni7（牌号 S30110）在 H 状态下的标准要求为：规定塑性延伸强度≥965MPa，抗拉强度≥1275MPa，断后伸长率≥9%。而客户订单中要求的 延伸率 A≥10%，在极薄（0.2mm）且高强度的状态下，对冷轧压延的晶粒控制与内应力释放提出了极高的工艺考验。

测试分歧：8% 与 12% 背后的“标准之争”

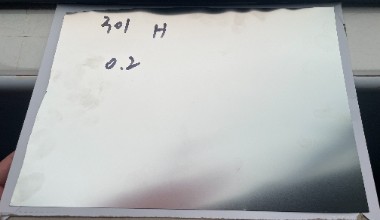

经过十几天的精密压延与调校，产品顺利下线。我们的出厂实测数据堪称完美：抗拉强度 1471MPa，屈服强度 1199MPa，断后延伸率 12%。
然而，样品发交客户复测后，却出现了数据分歧：客户测得屈服强度 1093MPa，抗拉强度 1480MPa，而关键的断后延伸率仅为 8%。

虽然 8% 极其接近国标要求，但未能达到客户指定的 ≥10% 标准。面对这种分歧，作为“最懂技术的现货商”，我们没有互相推诿，而是直接从“测试标准”切入寻找原因。

延伸率的“测不准”原理：

在极薄冷轧钢带的检测中，延伸率受测试设备、试样制备及操作员习惯的影响极大。根据 GB/T 3280-2015 约定，力学性能需采用 A50mm（原始标距50mm） 来取样测试。同时，按照 GB/T 2975 附录 A.6.1 的一般要求，钢板应取横向样坯。

在实际操作中，0.2mm 厚度的试样在加工边缘时若有极其微小的毛刺或划痕，都会导致拉伸时的提前断裂；而标距划线的微小偏差，在 50mm 的计算公式中也会被显著放大。为确保对客户负责，我们最终提议引入权威的第三方仲裁机构，在严格的标准环境下进行复测。

做客户背后的“技术智囊”

这起测试争议，正是特种不锈钢冷轧贸易中的常态。在上海有象，无论是供应 12Cr17Ni7(SUS301)，还是高难度的 630、2205 超薄现货，我们交付的绝不仅仅是一卷钢带，更是涵盖了底层标准解析、极限公差加工（±0.012mm）以及专业测试背书的全套解决方案。买精密特钢，找真正懂行的现货商。
