硼钢的典型牌号及相变原理

硼钢的典型牌号为22MnB5（国内钢厂出厂的冷轧硼钢牌号多为B1500HS，也叫热成型汽车钢），原始金相组织为铁素体+珠光体，加热到900摄氏度左右转变成为奥氏体，在模具中液压成型并淬火，转变成为100%的高强度马氏体组织，成型性能好，成型后强度高，性能非常优越。

硼钢热成型生产工艺解析

硼钢大致的生产工艺是，钢板料片进入带保护气氛的加热炉中加热到880~930摄氏度，通过传动带和取料机械手进入热成型工序，这时候料片自然降温至830摄氏度左右。

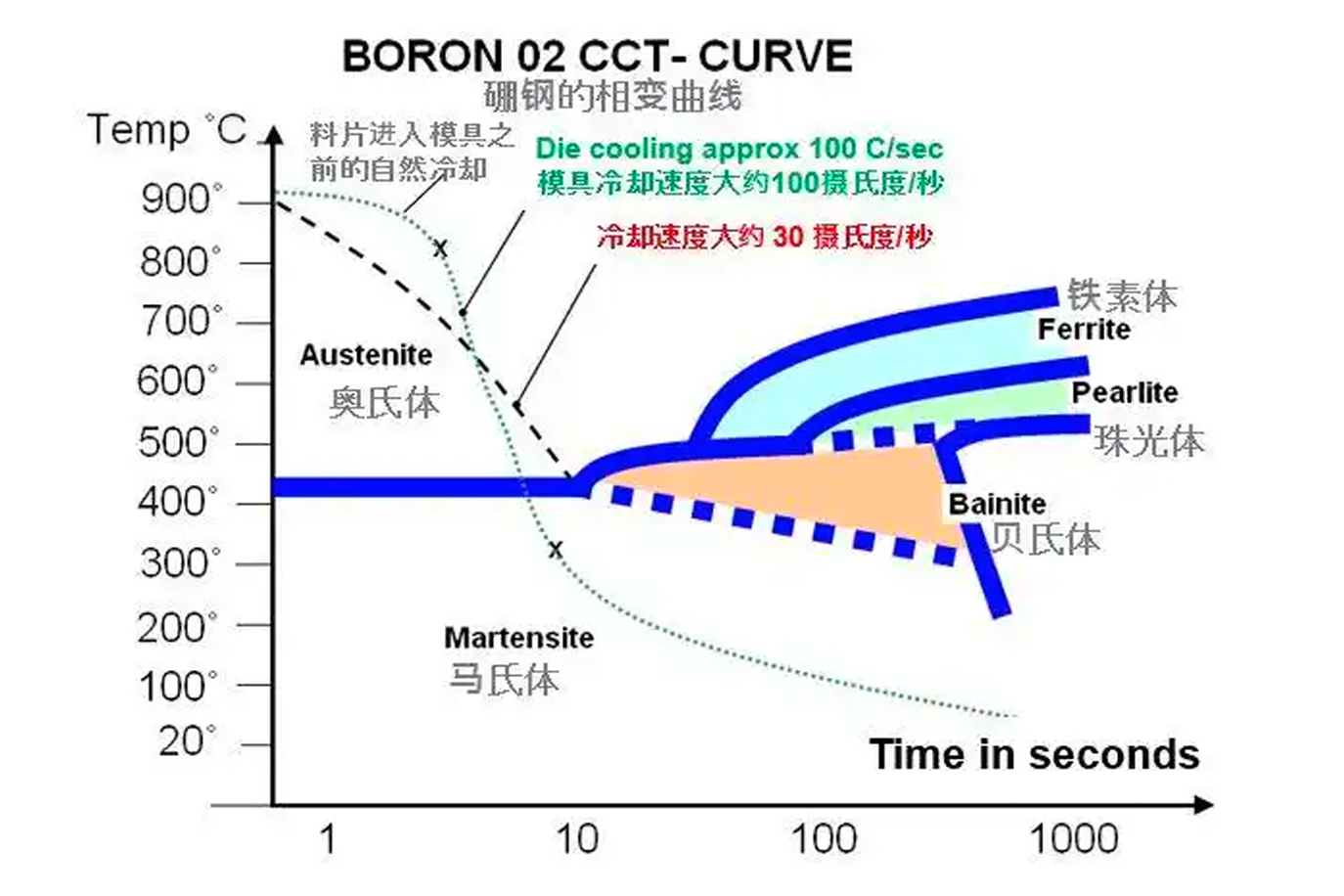

高温料片进入热成型模具后，在液压压力机的压力下通过模具成型，同时，加热的料片进入模具成型后，必须在10秒之内冷却到400摄氏度以下，否则就得不到100%的马氏体组织。考虑到生产节拍的要求和生产实际情况，实际生产过程中模具对料片的冷却速度要达到100摄氏度/秒，3~5秒之内必须将料片温度从800多摄氏度降低到400摄氏度以下。如下图所示（22MnB5相变曲线图）。模具中的冷却水道能够使零件快速降温淬火，最终得到100%马氏体组织的高强度成型零件。

生产工艺经过优化22MnB5，其热成型钢屈服强度可达到强度1500MPa。实际上，常规的22MnB5（第一代热成型钢）淬火后抗拉强度通常在 1500MPa 左右，屈服强度在 1000~1200MPa 左右。能达到2000MPa抗拉强度的通常是新一代的热成型钢（如34MnB5或含铌/钒微合金化的高级牌号）。相当于一只15吨的鲸鱼压在一只蚂蚁身上。

汽车应用案例

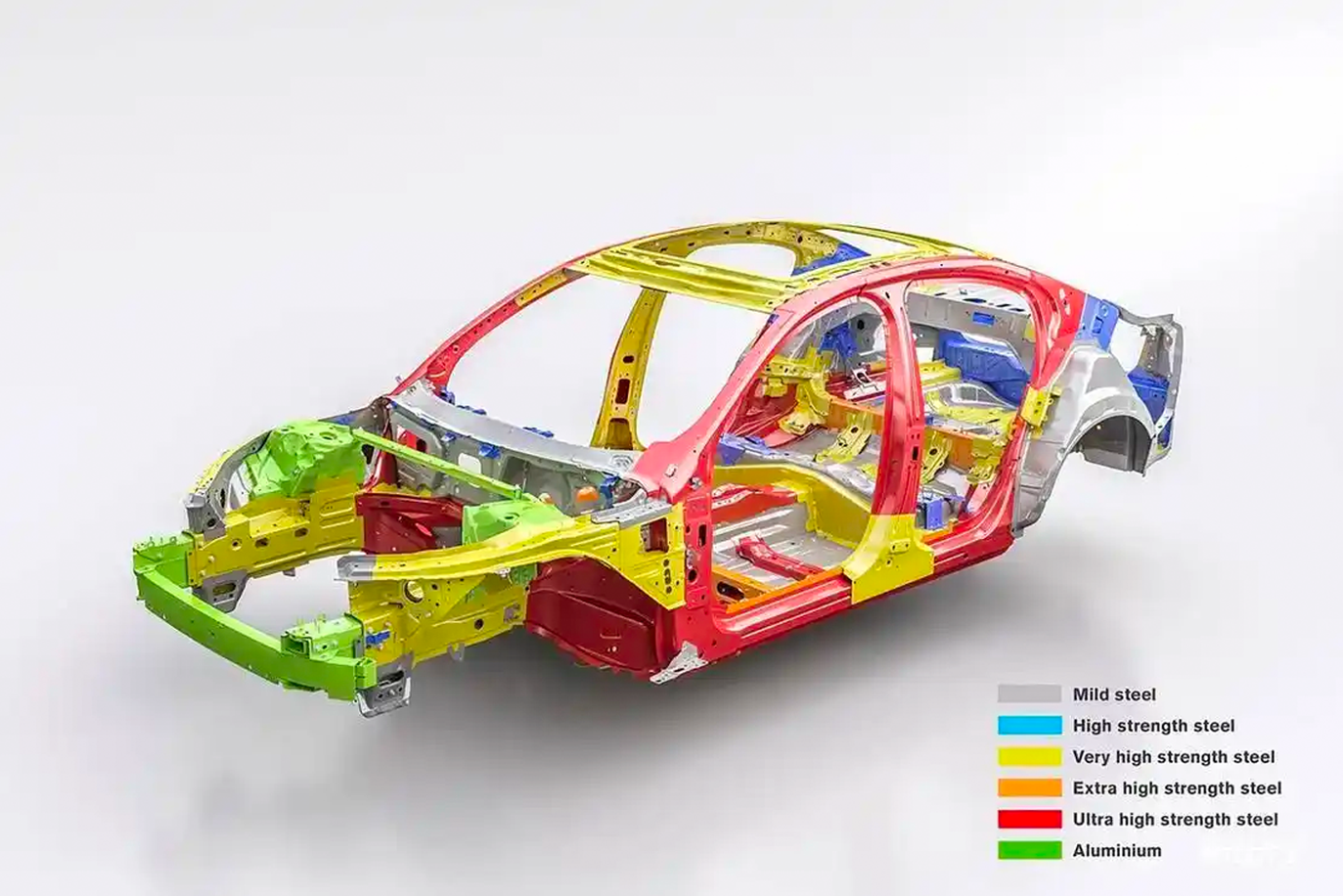

 根据资料，国内在售的哈弗H6 (Haval)，车身高强度钢应用比例达71.61%，热成型钢的使用比例高达20%。汽车上最重要的部分才用热成型钢。哈弗H7使用热成型钢比例是15%。沃尔沃的S60热成型钢（硼钢）使用比例为35%。图中红色的部分为热成型钢。

硼钢车身的五大核心优势

在汽车制造领域，硼钢车身凭借卓越的性能优势，成为提升车辆安全与品质的核心配置之一，具体好处体现在以下五大方面：

超高抗拉伸强度，筑牢安全防线

硼钢的抗拉伸强度远超普通钢材，这一特性让车身在遭遇撞击时，能够有效抵抗外力形变，牢牢维持乘员舱的完整形态，最大程度避免车身挤压对车内人员造成的伤害。

高效能量吸收，缓冲碰撞冲击

当汽车发生碰撞时，硼钢车身可通过自身合理的结构形变，吸收大量的碰撞能量，将冲击力引导至车身框架而非乘员舱，大幅降低碰撞对车内人员的直接伤害。

提升碰撞性能，斩获优异评级

采用硼钢打造的车身结构，具备更强的抗冲击能力和稳定性，能在各类碰撞测试中表现更出色，助力车辆获得更高的安全评级，为消费者提供更可靠的安全保障。

实现轻量化设计，降低能耗排放

尽管硼钢密度略高于普通钢材，但凭借其超高强度，在汽车制造中可替代更厚的普通钢材，以更薄的用料达到同等甚至更优的防护效果，进而实现车身轻量化，帮助车辆降低油耗、减少尾气排放。

优异耐腐蚀性，延长车身寿命

硼钢具备良好的耐腐蚀性，结合先进的铝硅涂层技术，硼钢具备了良好的耐腐蚀性，即使长期暴露在潮湿、多雨等复杂环境中，也能有效抵御锈蚀，延长车身的使用寿命，减少车辆后期的维护成本

寻找优质的碳素钢与热成型钢供应商？
凭借卓越的机械性能与加工潜力，22MnB5等优质硼钢正引领汽车轻量化的未来。如果您正在为您的项目寻找质量可靠、成分达标的优质碳素钢及特种钢材，欢迎与我们的材料专家团队联系。
[点击此处获取今日22MnB5最新报价及材质检测报告]
