时间：2025-11-04
软钢特性及应用解析
软钢（Mild Steel），隶属于低碳钢范畴，其化学成分需满足两个核心条件：含碳量严格控制在 0.15%~0.30%，锰（Mn）含量不超过 0.75%。该材料因兼具良好的冷成形性、焊接性与基础力学强度，在工业制造领域应用广泛。
为进一步明确软钢的技术属性、应用边界及使用规范，本文将先梳理碳素钢的分类标准与性能规律，再聚焦软钢的组别特征、应用场景及焊接要求展开系统解析。

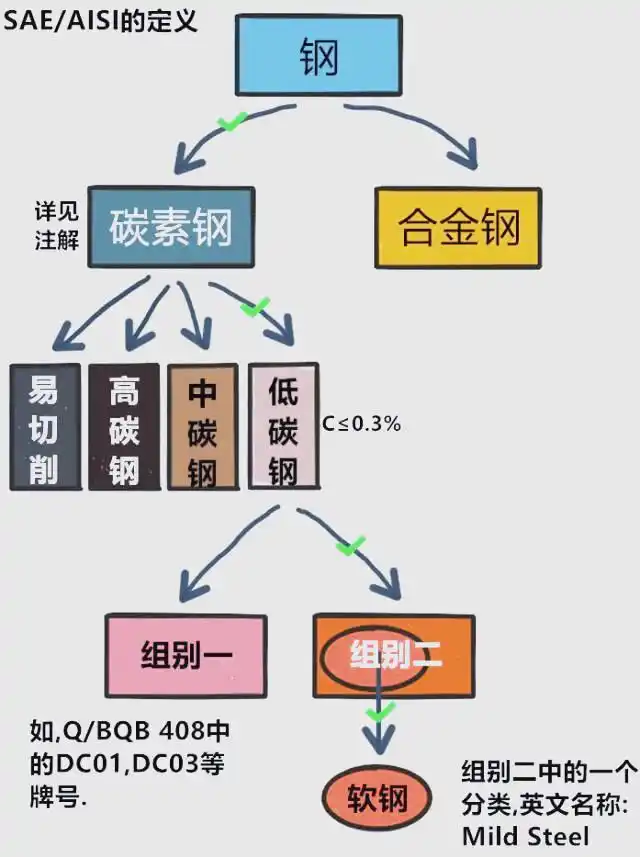

碳素钢，作为软钢所属的大类，以碳为主要合金元素。依据 SAE/AISI 标准，碳素钢需满足以下成分要求：对铬（Cr）、钴（Co）、铌（Nb）、钼（Mo）、镍（Ni）、钛（Ti）、钨（W）、钒（V）或锆（Zr）等元素，无规定最小含量以获取合金效应；铜（Cu）最大含量不超过 0.40%，锰（Mn）最大含量不超过 1.65%，硅（Si）最大含量不超过 0.60%，且总合金含量不大于 2.0%。
根据 SAE/AISI 标准，碳素钢主要分为四类，各类别性能与加工特性差异显著：
-
低碳钢：含碳量低，冷成形性优异，焊接性好，适合冲压、弯折等加工。
-
中碳钢：含碳量适中，强度与硬度高于低碳钢，可通过热处理进一步提升性能，多用于机械零件制造。
-
高碳钢：含碳量高，硬度与耐磨性突出，但塑性与焊接性较差，常见于刀具、弹簧等产品。
-
易切削钢：添加硫、磷等元素改善切削性能，加工效率高，适用于批量生产的精密零件。
碳素钢的性能和加工处理特点，主要受碳和锰含量影响，同时钢的纯净度（如硫、磷杂质含量）也是关键因素，杂质过多会降低材料韧性与焊接性。
在低碳钢的分类中，根据碳含量不同可分为两组，两组材料的性能与适用场景各有侧重：
该组别碳含量小于 0.15%，屈服强度通常在 205MPa~240MPa 之间。其性能特点与应用场景如下：
-
性能：强度和硬度随碳含量增加、冷作加工硬化程度提升而增强，但延展性与冷成形能力会相应下降。
-
应用：因冷成形性能突出，常用于对冲压精度、表面质量要求高的场景，如冷轧板可制作汽车内饰件、家电内部支架、食品包装用钢罐等。
该组别碳含量范围为 0.15%~0.30%，软钢（Mild Steel）即归属此类。其性能特点与应用场景如下：
-
性能：兼具优良的冷成形性能、冲压性能与一定的强度，热处理特性良好，可归类为渗碳或表面硬化钢级；与第一组别相比，强度和硬度更高，但冷成形性能略有降低。
-
应用：典型牌号为我国国标 20 号钢，广泛用于对强度与成形性均有要求的领域，如汽车结构件、机械传动件等。
软钢凭借 “易加工、成本适中、基础强度达标” 的综合优势，在多个工业领域实现规模化应用，具体场景可分为四大类：
作为汽车用钢的核心品类之一，软钢覆盖从车身结构到外观部件的多个环节：
-
车身覆盖件：如车门外板、发动机罩外板、后备箱盖外板，利用其优异的冲压成形性，可实现复杂曲面加工，且冷轧板材表面平整度高，便于后续喷漆处理，保障车身外观质感。
-
底盘结构件：如悬挂系统支架、底盘横梁，需承受一定的冲击与载荷，软钢的强度可满足基础力学要求，同时焊接性好，能与其他钢材高效连接，保障底盘结构稳定性。
-
内饰支撑件：如仪表盘支架、座椅滑轨基座，对成形精度要求高，软钢可通过冲压加工实现复杂形状，且重量较轻，有助于降低整车油耗。
家电产品对钢材的 “成形性、表面质量、成本” 需求，与软钢特性高度匹配：
-
白色家电外壳：如冰箱侧板、洗衣机箱体、空调外机外壳，多采用冷轧软钢板，其表面光滑无缺陷，可直接进行喷涂或覆膜处理，同时具备一定的抗变形能力，保障家电长期使用外观不变形。
-
小家电结构件：如电饭煲内胆（外层）、电烤箱门框，需经过折弯、冲压等加工，软钢的易加工性可提升生产效率，且成本低于不锈钢，有助于控制家电产品整体成本。
在建筑及市政工程中，软钢主要用于非承重或辅助承重结构，发挥 “易焊接、易加工” 优势：
-
建筑用钢结构：如轻型钢结构厂房的檩条、支撑梁，软钢可通过焊接拼接成所需长度与形状，安装便捷，且能满足厂房日常使用的载荷要求；同时，其耐腐蚀性能可通过涂刷防锈漆进一步提升，延长使用寿命。
-
市政设施部件：如路灯杆、交通信号灯支架、护栏立柱，需进行切割、折弯、焊接等加工，软钢的加工难度低，可快速实现标准化生产，且强度能承受户外环境的风载荷与冲击。
在中小型机械与五金产品中，软钢是基础原材料之一，适配多种加工工艺：
-
机械零部件：如齿轮毛坯、轴承座、联轴器，可通过锻造、切削加工制成，软钢的切削性能良好，能提升零件加工精度；同时，可通过渗碳热处理提升表面硬度，增强零件耐磨性，延长使用寿命。
-
五金工具与日用品：如扳手、螺丝刀的手柄基座、防盗门合页、家具连接件，需具备一定的强度与韧性，软钢可满足使用需求，且成本较低，适合批量生产，保障五金产品的性价比。
软钢虽焊接性良好，但受材料成分、工件规格及焊接工艺影响，仍需注意以下要求与事项，以保障焊接质量：
-
预热处理：当软钢锰含量较高（接近 0.75% 上限）、工件截面厚度超过 25mm，或焊接接头拘束度较高（如厚板对接、封闭焊缝）时，需进行焊前预热，预热温度控制在 40℃左右，避免焊接过程中因温差过大产生裂纹。
-
焊后热处理：焊接完成后，为释放焊缝区域的内应力，防止后续使用中出现应力腐蚀或变形，需进行焊后热处理，温度范围控制在 525℃~675℃，保温时间根据工件厚度调整（通常每 25mm 厚度保温 1 小时），之后随炉缓冷至室温。
-
焊接材料选择：应选用与软钢成分匹配的焊接材料，如低碳钢焊条（E43 系列）、低碳钢焊丝（ER50 系列），避免使用高碳或高合金焊接材料，防止焊缝区域硬度过高，影响接头韧性。
-
焊接工艺控制：焊接过程中需控制焊接电流与电压，避免电流过大导致焊缝过热、晶粒粗大，或电流过小导致未焊透；同时，尽量采用短弧焊接，减少空气对焊缝的侵入，防止产生气孔、夹渣等缺陷。
