很多用户在使用s50c的印象都是来自于热轧，含碳在0.50%左右的高碳钢，实际生产中，含C范围在0.47%~0.55%，含Mn量在0.50%~0.80%。由于含碳在中碳钢中处于上限含碳，50号钢热轧出厂的硬度一般在hrb92~hrb110区间。对于一般的模具生产，这样的硬度，在下料过程中，难折弯，更难冲小孔，甚至在某些生产的过冲中，由于热轧组织因素，或偏析等，局部硬度偏高，还很容易把模具给打坏。

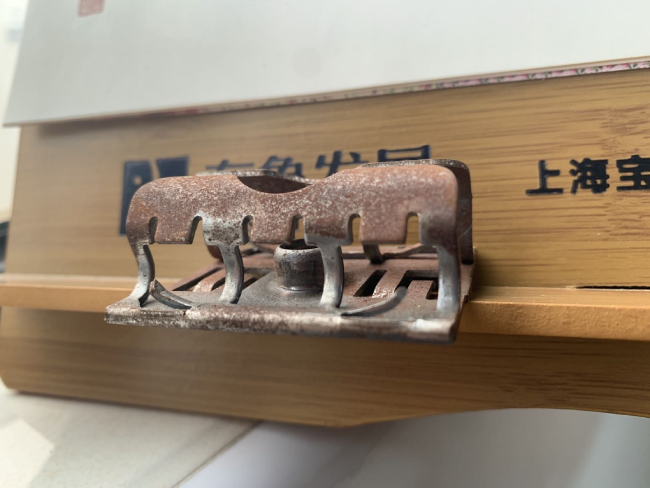

sae1050折弯拉伸制成的产品

惯性思维很难能想到50号钢能做出非常复杂的对折产品。在我们客户当中，有一个产品订单上下的是用s50c材质，并且s50c在生产中，还得来进行对折弯，而且折弯形状非常复杂，并且零件上，还带有拉伸冲孔，产品如上图。此用户之前也辗转了好几个材料供应商，在试样多次，均在对折的部位出现了开裂现象，有些是在冲孔拉伸的部位出现了开裂现象。

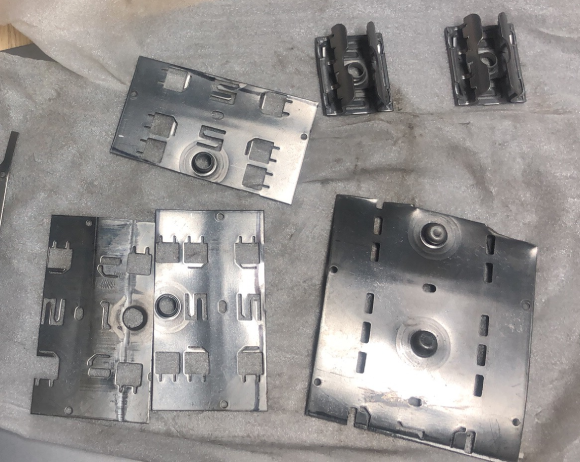

极软s50c冷轧钢带冲压工序

后期我们接触到此用户，对于此产品原料的生产，我们技术人员认为是一个较难的项目，但是既然用户提出了需求，那就值得试一试。在与鞍钢技术人员一同探讨和对之前用户生产试样产品的研究，以及成分的分析，和提出实际生产中出现的问题的解决方案，进行一系列的生产工艺改进和创新。在实际生产过程中，选择钢水纯净的一线钢厂原料，在轧制过程中，采取增加压下量，多道次规划的压下率，最终获得了98%的球化率的，获得极软的s50c冷轧钢带，硬度在hrb58~hrb61。最终用户交付给用户，进行批量生产，未发现异常。
