45号钢常被用于结构类，或者工具类产品，在应用的过程中，多进行后期调质。尤其是工具类的，调质后能够获得较高的硬度，又能获得比较好的韧性，相较于合金结构钢等，45号钢具有极高的性价比，这也是市场上使用范围较为广泛的原因。其二，也是45号钢，市场供应充足，热处理工艺成熟，简单，被众多厂家所熟悉。

对于一些平板结构件，45号钢在工艺中，只需要通过下料，冲孔，就能够制成产品，这是工艺中，最为简单的一个产品应用，例如前期比较流行的眼镜蛇腰带的锁扣，以及一些用于捆包器的平板钩。这些产品本身因为是平板冲孔类，不需要折弯，所以往往也很少遇见折弯的问题。

45号钢制眼睛蛇腰带

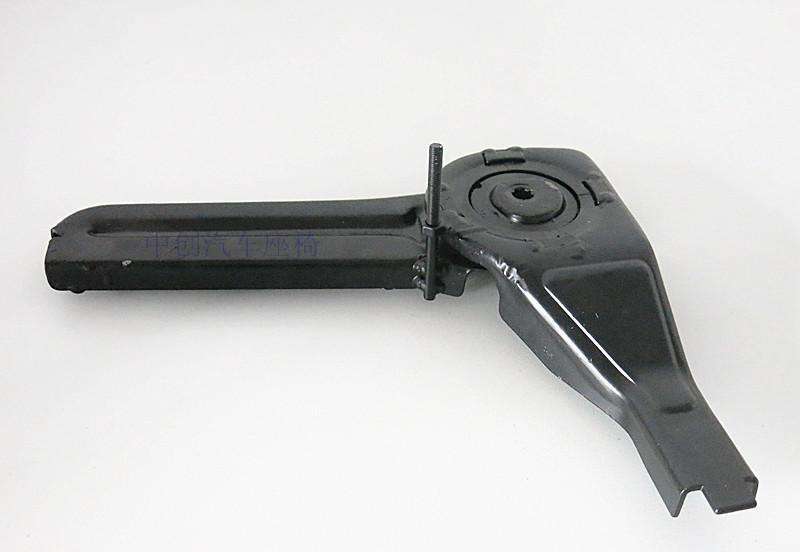

在一些复杂的产品中，45号钢，常常还需要进行折弯工艺，那么45号钢可以折弯吗？这个得具体问题具体分析了，从最终产品的上来看，如果是R角比较大，折弯角度较小，那么基本上是没有什么问题的，有些产品在生产应用中，都能够被折弯90度，如如下产品，就是一个45号钢的应用，通过一定的R角调整，增加一个折弯半径，基本上能够进行折弯90度的生产。从原材料来看，45号钢折弯，需要不同钢厂不同的钢卷来进行分析。

从45号钢生产钢厂来看，梅钢，宁钢这些钢厂生产的材料，往往有精炼的工艺，除此之外，他们在生产，通过工艺的调整，使得材料易被成型，也就是比较软的好材料，例如宁钢的材料，普遍都较软，尤其是Q235B，往往延伸能够达到50，这就是一个非常好的数据了。如此看来，那么一般有折弯要求的，尽量选择这些比较在意成型性能的钢厂，也能够满足45号钢的折弯需求。

从45号钢质保书上来看，一般我们和用户进行过沟通，并且得知产品设计的形状后，在了解到用户需要折弯的，我们会在为用户匹配原料的时候，挑选一些含碳较低，抗拉较低，延伸较好的材料，也就是我们常说的软一点的45号钢。例如一般选择含碳量在0.45或者以下含碳，抗拉在600mpa或者以下，断后延伸最好选择28，或者以上的。除此之外，如果用户进行折弯工艺，我们还会推荐用户用45号钢冷轧，甚至有更复杂的产品，我们还能够进一步，针对需求定制45号钢冷轧钢带，在获得最佳的表面质量同时，采用球化退火工艺，生产极软的45号钢。
