日标SK5是一种高级工具钢，参考技术标准JIS-G4401-2009，sk5是以前日本老标准的叫法，后面修正为sk85，顾名思义，85代表的是含碳量0.85%左右，sk85常用作需要具有较高硬度和耐磨性的各种工具，如形状简单的模子和冲头、切削金属的刀具、打眼工具、木工用的铣刀、埋头钻、斧、凿、纵向手用锯、以及钳工装配工具、铆钉冲模等次要工具。在JIS-G4401-2009标准中，对SK85的化学元素要求如下：
| 材质 | 标准JIS-G4401-2009中SK85化学成分(质量分数)% | ||||||||
| 化学元素 | C | Si | Mn | P | S | Cu | Ni | Cr | |
| SK85/SK5 | 最小值 | 0.8 | 0.1 | 0.1 | - | - | |||
| 最大值 | 0.9 | 0.35 | 0.5 | 0.03 | 0.03 | ||||
那么sk85相当于我国的什么材料呢？
我国的碳素工具钢的标准是GB/T 1298-2008，其中的牌号有T7、T8、T8Mn、T9、T10、T11、T12、T13。具体化学成分要求如下：
| 标准 | 材质 | 国标GB/T 1298-2008化学元素(质量分数)% | ||
| C | Mn | Si | ||
| GB/T 1298-2008 | T7 | 0.65~0.74 | ≤0.4 | ≤0.35 |
| GB/T 1298-2008 | T8 | 0.75~0.84 | ||
| GB/T 1298-2008 | T8Mn | 0.8~0.9 | 0.4~0.6 | |
| GB/T 1298-2008 | T9 | 0.85~0.94 | ≤0.4 | |
| GB/T 1298-2008 | T10 | 0.95~1.04 | ||
| GB/T 1298-2008 | T11 | 1.05~1.14 | ||
| GB/T 1298-2008 | T12 | 1.15~1.24 | ||
| GB/T 1298-2008 | T13 | 1.25~1.35 | ||
| 注：高级优质钢在牌号后加“A” | ||||
从上表可以看出，sk85钢板的含碳量与T8钢板、T8Mn钢板和T9钢板都有相同区域，而对于P和S，在上表中没有做具体要求，但是给出了高级优质和优质的不同要求，如下表，用以订货加以区分。相较于sk85，由于JIS标准中，P的限制是不大于0.03%，那么对应国标中，应属于高级优质钢行列中。
| 牌号表示 | 钢的质量等级 | 化学成分（质量分数）/%，不大于 | ||||||||
| P | S | Cu | Cr | Ni | W | Mo | V | |||
| T9 | 优质钢 | 0.35 | 0.03 | 0.25 | 0.25 | 0.2 | 0.1 | 0.2 | 0.02 | |
| T9A | 高级优质钢 | 0.03 | 0.02 | 0.25 | 0.25 | 0.2 | 0.3 | 0.2 | 0.02 | |
| 注：供制造铅浴淬火钢丝时，钢中残余铬含量不大于0.1%，镍含量不大于0.12%，铜含量不大于0.2%，三者之和不大于0.4% | ||||||||||
对于化学成分来看，T8A、T8MnA和T9A，都和SK85有相同区域，根据经验，一般钢厂生产的工具钢，含碳量都取中间平均值进行生产，实际T8MnA和T9A基本上更多的用来替代sk85，或者等效于JIS标准中的sk85工具钢，当然，具体实际生产中，还是得按照先小批试样，合格后再进行批量生产。

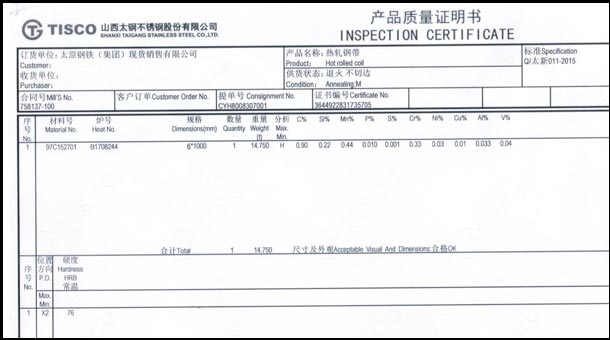

不过对于sk85工具钢，现在各个钢厂也都可以按照JIS标准进行订货，化学成分和力学性能都符合JIS-G4401-2009标准，这样也便于生产厂家直接进行订货和生产，减少不必要的麻烦或者损失。下图是太钢产T9A质保书，经球化退火处理后，硬度为Hrb76，提高了热轧原料的塑性。
（太钢sk85/T9A软态产品质量证明书）
