高耐磨用工具钢sk85，是含碳量在0.85%左右得高碳钢，等效于较早的JIS标准里面的sk5高碳钢，在国内宝钢按照宝钢企标BKJI2019-009进行生产，牌号等同于日标sk85，由于热处理会因温度等不同，而产生不同的组织，因此对于sk85的热处理也一直是我们在实际使用中，一个比较关注的工艺。偶然机会在互联网上看到一篇日本新泻县工业技术综合研究所关于sk85薄板淬火工艺里对不同热处理温度的研究，便将其翻译并且理解过来于此，方便大家共同学习。
实验开始，首先是取样，确定热处理前试样的硬度和金相组织的观察结果（如下图）。可以看到尺寸为几微米的碳化物。基本结构是铁素体，可以看到晶界。硬度约为HV165。

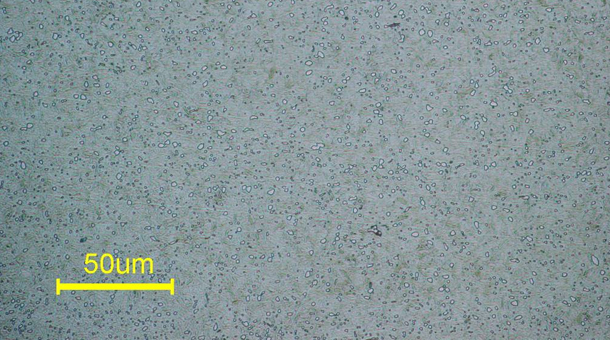

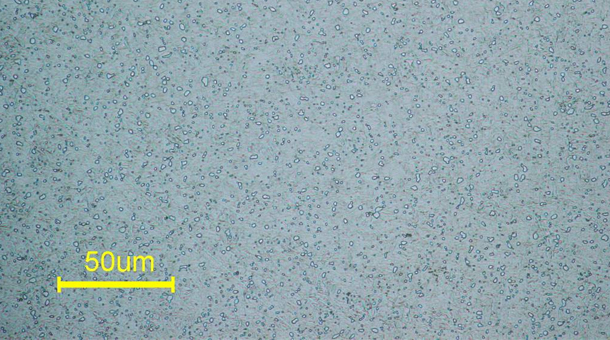

图1：热处理前的试样（铁素体，碳化物）
然后研究主要朝两个方向进行，本页文章介绍第二个方向：
二，各种回火温度下的硬度和金属结构。都采用在780°C的各个温度下保温10分钟后的水冷的淬火方式进行淬火，然后在100-400°C的温度下保温1小时后的空冷的回火温度范围内进行不同的回火尝试，最后也用镜面抛光一块后，用微型维氏硬度计测试维氏硬度（HV0.5），并采用镜面抛光试样后，用硝酸-乙醇溶液（3毫升HNO3、97毫升乙醇）腐蚀，通过金相显微镜观察金属结构；
首先，通过sk5薄板淬火工艺，在780°C的适当温度下淬火后的各种类型如图2，展示了sk85工具钢回火处理在各个温度下的回火的样品的维氏硬度测试结果。当没有回火时和回火温度为100°C时，硬度较高，并且随着回火温度的升高硬度降低。可以看出，在回火温度为200℃时，硬度为700HV0.5以上，在回火温度为400℃时，约为400HV0.5。

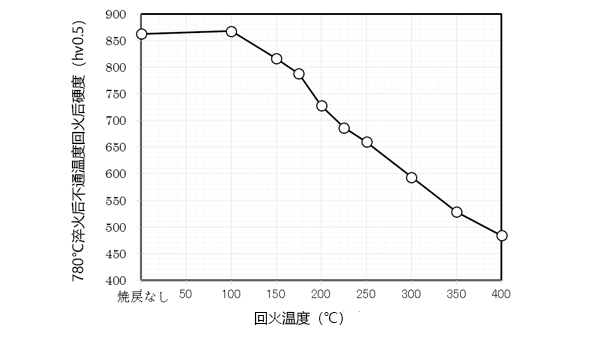

图2：780℃sk5淬火件，在相同不通温度回火下的维氏硬度测试结果（sk5硬度）
接下来，在合适的温度（780°C）下淬火后，在不同温度下回火的试样的金属结构的观察结果如图3-如图12所示。图3展示了淬火后的试样的金属结构。可以看到马氏体基和碳化物。

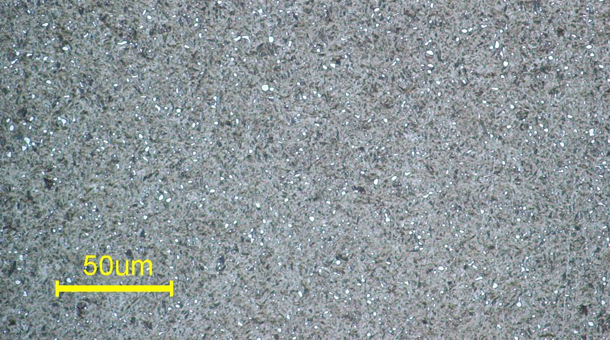

图3：淬火在780°C下保持10分钟，然后水冷回火：无
图4显示了在 100°C下回火的试样的金属结构。将图3和图4中的样品同时浸入腐蚀性溶液中，但是在图4中，基本结构比图3中的颜色更暗。图4中的金属结构称为回火马氏体。

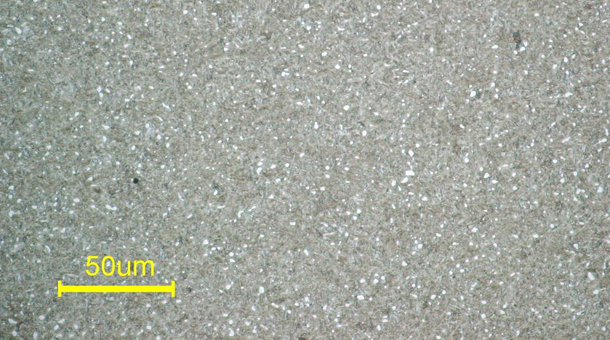

图4：淬火在780°C保持10分钟，然后水冷回火在100°C保持1小时，风冷
图5至图7显示了通常用于对刀片进行回火的温度范围（150-200°C）的金属是一个组织。与图4相比，您可以看到基本组织看起来更暗。认为这是由于马氏体分解的进展。

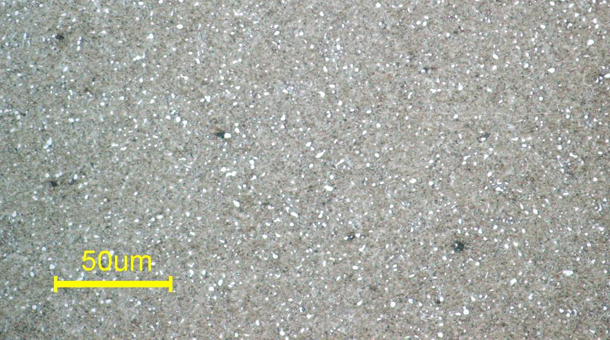

图5：淬火在780°C保持10分钟，水冷回火在150°C保持1小时，空冷
图6：淬火在780°C保持10分钟，水冷回火在175°C保持1小时，风冷

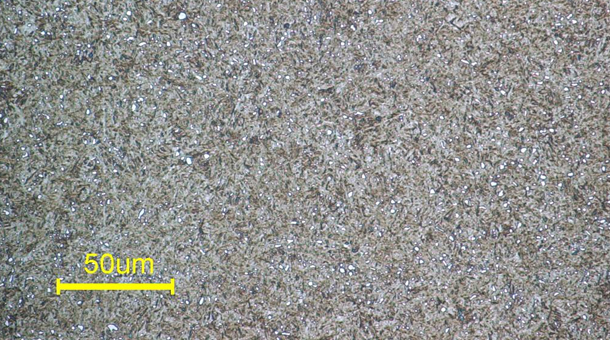

图7：淬火在780°C下保持10分钟，水冷却回火在200°C上保持1小时，空气冷却
图8至图12显示了在 225至400°C下回火的金属结构 可以看出，随着回火温度的升高，它成为精细而均匀的基础组织。特别地，图10至图12中在300℃至400℃的回火温度下的组织有时被称为菱铁矿。
图8：淬火在780°C保持10分钟，水冷回火在225°C保持1小时，风冷
图9：淬火在780°C保持10分钟，水冷回火在250°C保持1小时，风冷
图10：淬火在780°C保持10分钟，水冷回火在300°C保持1小时，风冷
图20：淬火在780°C保持10分钟，然后水冷却回火在350°C保持1小时，空气冷却
图21：淬火在780°C保持10分钟，水冷回火在400°C保持1小时，风冷
拓展资料：
