45号钢在企业生产中应用最为广泛，基本上要用到热处理的产品，可能都会用到45#钢，因为它极具性价比，在碳钢类，依靠碳含量增加来调整热处理硬度的，只有45#能既拥有良好的切削性，又易淬，淬火硬度可达到hrc50左右，调质后能达到hrc36~hrc45。相较于合金增加的材质来说，45号钢价格低廉，相较于更低碳的，它淬硬简单，适用性强，不需要渗碳等其他辅助工艺。因此45号钢应用非常广泛。

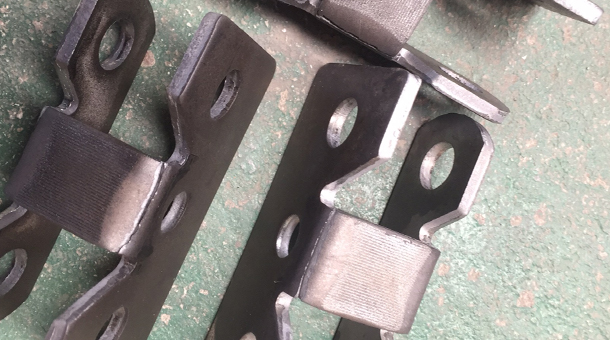

那么在如此广泛的应用中，有很多客户会使用45号钢进行折弯，经常有用户反馈到，在折弯冲压过程中，正常折弯不开裂之后，总能遇见一个卷或者一部分折弯开裂。往往这个时候，它就认为我们供应的材料有问题，替换了钢厂等之类的猜测和怀疑，最严重的是，从此以后，不再联系，换供应商了。运气好得话，换的那个供应商用一年也没有遇见开裂，运气不好的话，可能用一两次也就开裂了。当然要验证这是不是钢厂正品，我们都会提质量异议，让钢厂售后工作人员上客户那进行处理异议，带回去化验之类的，排除产品问题，最后钢厂的报告基本上都是产品符合45号钢国标，不属于质量问题，然后再给与回复，45号钢不保折弯性能就草草结束了。
那么究竟什么因素影响45号钢的折弯性能呢？为什么会出现一段时间可以折弯，一段时间不可以折弯？我们常见的影响因素大致分析如下：
1.客户折弯的R角本身就在45号钢折弯的边界点，此由R角过小导致，一般这样的情况，如果出现开裂的情况较为严重，那么要么进行局部加热，热折弯，要么采购退过火的45号钢，进行折弯，这样既节省时间，又避免因开裂而造成不必要的损失；
2.由于模具设计的问题，比如下模或者上模过于尖锐，粗糙，导致的折弯开裂，一般这样的情况，容易出现折弯开裂的现象，这样的情况，要及时检查模具的损坏程度，进行及时更换，也可以经常在模具上涂油，进行一定必要的润滑；
3.由于45号钢的国标含碳范围是0.42%~0.5%（具体参数可以参看：45号钢性能），那么不同批次，含碳量就有可能不同，当遇到走含碳上限的批次的时候，如含碳48%，那么材料就强度就可能比较高，强度高，折弯就比较困难，容易开裂；
4.有时候因气候或者钢厂终轧温度的控制等原因，钢卷下线后，最终冷却后，钢卷硬度较高，比如达到了Hrb88~Hrb95度，那么这样的硬度比较高，在折弯中，容易开裂。通常我们配合客户65Mn折弯的时候，一般都进行球化，退火至Hrb80度以下，晶粒度达到4级，这样折弯性能优良，那么同理45号钢，应该选择Hrb80度左右的钢卷，折弯性能就比较优良了；
5.一般钢厂跟钢厂之间有区别，很多时候在于钢水冶炼过程中，钢水纯净度的把控，比较明显的就是P和S两大元素的影响，当这两个元素在0.02%或者以下的时候，属于特级优质钢，这样的钢水比较纯净，不容易开裂；
6.钢中带状组织和夹杂等质量问题，也会影响折弯性能，当然，现在的炼钢水平，基本上很少会出现这样的情况，即使出现了，钢厂也会负责去售后，保障用户的权利和正常生产。
当然，以上几点只是平常遇见的一些问题，还有很多其他方面的问题，用户在使用过程中，还是应该选用一线钢厂的，或者找到专业销售此类品种的供应商，在进行采购的时候，懂行的业务知道需要折弯之后，会进行一定的挑选，避免因以上原因而导致的生产问题。
拓展资料：
材质SAE1045上海现货规格
